Устройство МИСО-2 было разработано специалистами Вятского государственного университета по техническому заданию кировских энергетиков
ВятГУ
Один из авторов проекта – доцент кафедры электрических станций ВятГУ Алексей Бессолицын – рассказал о процессе и особенностях разработки МИСО-2.
Электротехнический факультет ВятГУ всегда поддерживает тесные связи с энергетическими компаниями Кировской области. Еще в 2003 году сотрудники «Кировэнерго» обратились к нам с просьбой рассмотреть, как при измерении заземления опоры ВЛ учитывать ток, который течет по грозозащитному тросу, – поделился Алексей Витальевич.
В 2011 году ученые ВятГУ создали первую модель устройства – МИСО-1, которая получила широкое применение в филиалах «Россети Центр и Приволжье» и завоевала множество положительных отзывов от профессионалов отрасли. Следующая работа была сосредоточена на улучшении устройства: уменьшении веса, повышении удобства использования и расширении функциональных возможностей.
Следует отметить, что ключевую роль в разработке МИСО-1 и дальнейшей эволюции МИСО-2 сыграл бывший декан электротехнического факультета ВятГУ Александр Владимирович Голговских. После его кончины НИОКР по прибору продолжили его коллеги из кафедры электрических станций.
Созданный за два года прибор МИСО-2 позволяет измерять параметры сопротивления заземляющих устройств опор ЛЭП напряжением 35-220 кВ без необходимости отключения грозозащитного троса и подъема на опору, что значительно облегчает эксплуатацию воздушных линий электропередачи.
При наличии грозозащитного троса на опоре для корректного измерения необходимо подниматься на высоту нескольких десятков метров и отключать устройство. Кроме того, если этот трос включает оптоволоконный кабель, работу нужно согласовывать с владельцем кабеля.
Наш прибор позволяет избежать всех этих процессов: измерение проводится на уровне земли, без отключения напряжения, – объяснил Алексей Бессолицын.

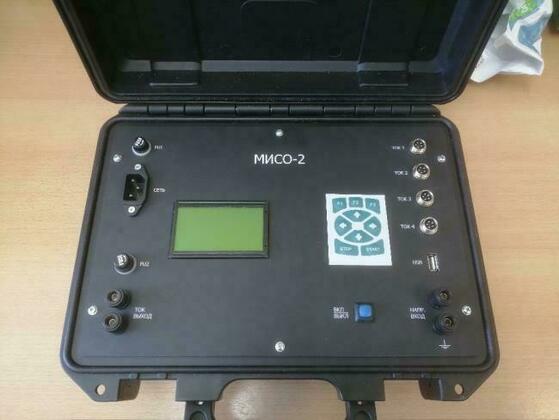

МИСО-2 является компактным, легким, работает от аккумуляторных батарей, предоставляет готовый результат без дополнительных расчетов и в два раза сокращает время измерений. Устройство оснащено четырьмя гибкими датчиками тока, что делает возможным его использование как на классических, так и на анкерных четырехстоечных опорах. Передача данных осуществляется через USB-интерфейс, протокол измерений формируется автоматически и сохраняется в памяти устройства. Погрешность измерений составляет не более 2%, что выгодно отличает МИСО-2 от зарубежных аналогов.
Основной технической сложностью, по словам Алексея Витальевича, стало выделение полезного сигнала на фоне электромагнитных помех:
Мы решили эту задачу с помощью программного обеспечения. Во время измерений осуществляется цифровая обработка сигнала, которая позволяет выделить нужную частоту.
Презентация прибора прошла на IX Российской конференции по молниезащите в Санкт-Петербурге. В настоящее время МИСО-2 используется в филиале «Россети Центр и Приволжье» – «Кировэнерго». Параллельно разработчики готовят документацию для сертификации прибора в Росстандарте РФ, что откроет возможности для его серийного производства и внедрения в регионах присутствия компании.
ИсточникЭта работа крайне полезна, поскольку решает реальные задачи производства и создает новые темы для студенческих исследований. Студенты получают шанс погрузиться в актуальные проблемы работодателя и освоить новые навыки. При этом мы, как исследователи, профессионально развиваемся в процессе решения прикладных задач, – подытожил Алексей Бессолицын.
