Как выбрать электропривод для клапана

Какие ошибки могут возникнуть при выборе электропривода для клапана, почему одного сигнала управления недостаточно и какие параметры важно учитывать для надежной работы арматуры.

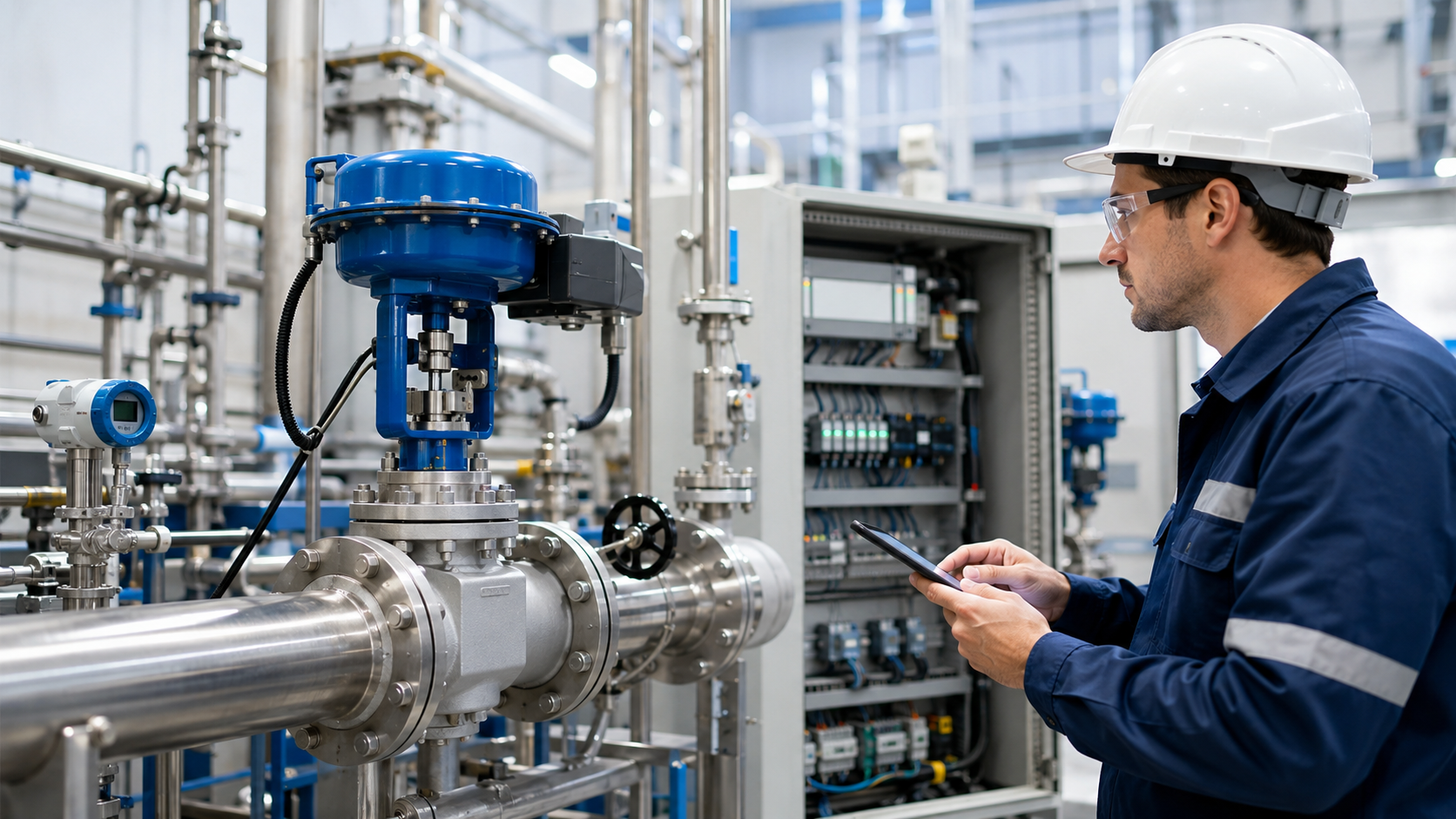

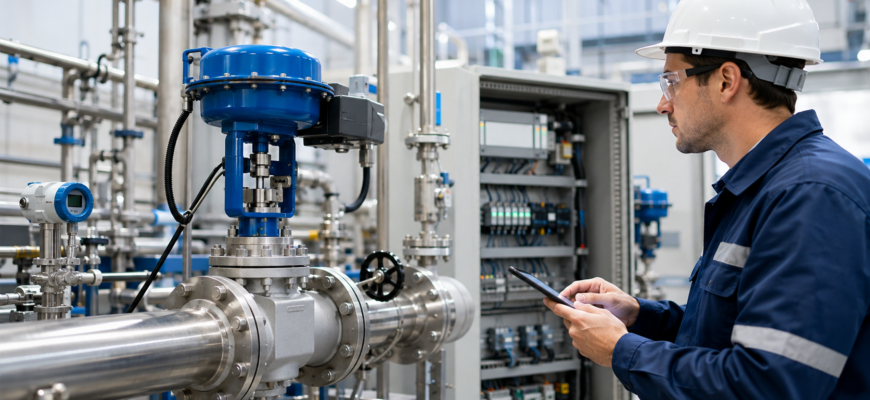

Электропривод клапана часто воспринимается как достаточно простой узел: существует сигнал от системы управления, привод получает указание и изменяет положение арматуры. Однако на практике все оказывается гораздо сложнее. Если при выборе учитывать лишь сигнал 4–20 мА, 0–10 В или режим «открыть/закрыть», можно получить оборудование, которое формально соответствует требованиям управления, но работает некорректно на конкретном клапане. Компания Фриктэк М предлагает промышленное оборудование для технологических систем, где такие детали имеют особенно важное значение: привод должен соответствовать арматуре, условиям эксплуатации и логике автоматизации.

Почему сигнал управления не решает проблему самостоятельно

Сигнал управления указывает, какую команду получает привод от контроллера. Например, аналоговый сигнал необходим для плавного регулирования положения, а дискретный — для простых команд открытия и закрытия. Тем не менее, сигнал не сообщает о том, сможет ли привод физически переместить шток, повернуть вал, преодолеть сопротивление арматуры и удерживать нужное положение при рабочем давлении среды.

Поэтому ошибка начинается с того момента, когда электропривод выбирается только по одному параметру. В спецификации оборудования может быть указан подходящий тип сигнала, но при этом могут отличаться усилие, крутящий момент, ход, скорость срабатывания, питание или конструктивное исполнение. В результате система управления отправляет правильную команду, а механическая часть функционирует не так, как требуется процессу.

Линейный или поворотный привод: первая развилка при выборе

Одной из главных ошибок является игнорирование типа движения клапана. Для седельных и регулирующих клапанов, как правило, важен линейный ход штока. Привод должен перемещать шток на заданную величину, причем плавно и с контролируемым положением.

Для шаровых и дисковых клапанов требуется поворотное движение. Здесь критичными являются угол поворота и крутящий момент. Если установить привод, не соответствующий типу арматуры, проблема может проявиться сразу: клапан не откроется полностью, не закроется до конца или будет работать с повышенной нагрузкой.

Усилие и крутящий момент: почему нельзя ориентироваться на «приблизительно»

Даже если тип привода выбран верно, важно проверить усилие или крутящий момент. Клапан не функционирует в вакууме: на него влияют давление, температура, вязкость среды, состояние уплотнений и износ механических компонентов. Если привод имеет недостаточную мощность, он может не достигать конечного положения или работать нестабильно.

Обратная ситуация также нежелательна. Избыточный запас без расчетов может привести к дополнительной нагрузке на арматуру, крепления и исполнительный механизм. Поэтому подбор должен учитывать не только номинальные значения из документации, но и реальные условия функционирования узла.

Что еще следует проверить перед установкой

На этапе подбора важно рассматривать привод как часть всей системы. Промышленные электрические приводы клапанов выбираются с учетом типа арматуры, способа управления, напряжения питания, условий эксплуатации и требований проекта.

Отдельно проверяются ход штока или угол поворота, монтажные размеры, наличие ручного дублера, класс защиты корпуса, допустимая температура окружающей среды, требования к подключению и обратной связи. Если привод должен не только открыть клапан, но и точно удерживать промежуточное положение, это также необходимо учитывать заранее.

Ошибка с питанием и подключением

Еще одной распространенной проблемой является несовпадение по питанию. На объекте может быть доступно одно напряжение, в то время как выбранный привод рассчитан на другое. Иногда это становится понятно только на этапе монтажа, когда оборудование уже установлено.

Похожая ситуация возникает и с подключением к контроллеру. Система может поддерживать необходимый тип сигнала, но требовать определенной логики обратной связи, дополнительных контактов, индикации положения или аварийных состояний. Если это не учесть, привод придется дорабатывать в процессе проекта или менять схему управления.

Почему привод нельзя выбирать отдельно от клапана

Электропривод и клапан функционируют как единое целое. Привод передает движение, а клапан изменяет поток среды. Если между ними нет механической и функциональной совместимости, автоматизация не даст ожидаемого результата.

Например, привод может получать сигнал от контроллера, но из-за неподходящего хода штока клапан будет открываться не полностью. Или поворотный привод может иметь нужный угол, но не справляться с моментом на арматуре. В таких случаях ошибка выглядит как сбой автоматики, хотя причина кроется еще на этапе выбора.

Как избежать проблем при выборе

Перед тем как выбрать электропривод, необходимо собрать исходные данные: тип и модель клапана, требуемое движение, рабочую среду, давление, температуру, сигнал управления, питание, условия установки и требования системы автоматизации. Если имеется проектная документация, спецификация или фото шильдика, их лучше использовать сразу.

Основной принцип прост: электропривод выбирают не по одному удобному критерию, а по всей цепочке «клапан — привод — контроллер — технологический процесс». Таким образом, система управления не просто отправляет команду, а получает управляемый и предсказуемый узел, который соответствует реальным условиям функционирования.
